IW3SGT/B


frequenza - frequency:
 potenza - power:
 antenna:
  locator:
messaggio - message:

28.3224 MHz

23dBm (200mW)

trap dipole (ECO 10/15/20m) or vertical (LEMM)

JN65VP

VVV DE IW3SGT/B JN65VP (slow CW) + K (QRSS3)
click here for the status and reports page


Il precedente radiofaro, operativo dal 2007, aveva smesso di funzionare dopo un temporale. Dopo aver sostituito il "finale" non riuscivo ad ottenere i 100mW e contenere la seconda armonica sotto i 30dB, non mi restava altro che rivederlo completamente.

Come spunto ho seguito un noto progettista di kits: Hans Summers, così come finale ho usato due MOS BF170 al posto dell'integrato 74HC240 ottenendo 200mW a 5V con la possibilità di superare i 500mW a 8V.
Per contenere le armoniche ho disegnato un filtro a 7 poli in uscita con Elsie.

Per la programmazione del PIC uso un tool della MikroElektronica, una scheda EasyPIC7 o EasyPIC6 per la programmazione e il debug e l'ambiente di sviluppo il software MIkroBasic PRO.

Infine per l'alimentazione ho deciso di usare un alimentatore caricabatteria per telefonino, un LG che fornisce 5.2V e 700mA, con un filtro per abbattere il rumore.		 The previous beacon, on air since 2007, was damage after a tundestorm. I try to repair but I do not reach the same power of 100mW and the 2nd armonic was over the -30dBc. Then I decided to rebuilt it.

I follow the very good and interesting kits by Hans Summers then I decide to use two MOS BF170 instead of the 74HC240 IC. Now the power output is 200mW at 5V but it can rise over 500mW at 8V.
For the harmonic cut I draw a new 7 pole filter with Elsie software.

For PIC firmware I use MikroElektronica tools, board are EasyPIC7 and EasyPIC6 with MikroBasic PRO software.

Then for the 5V power supply I use a LG mobile phone switching battery charger with a filter for lower the noise.

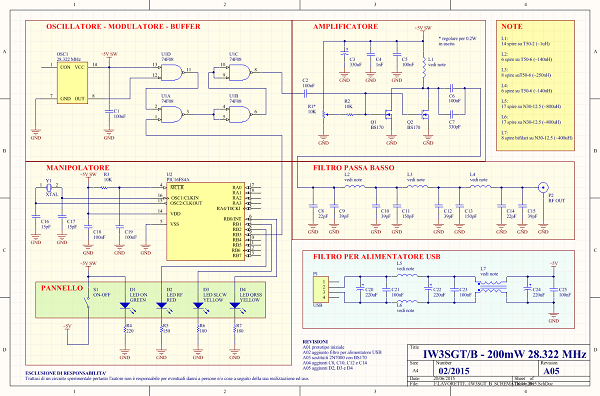

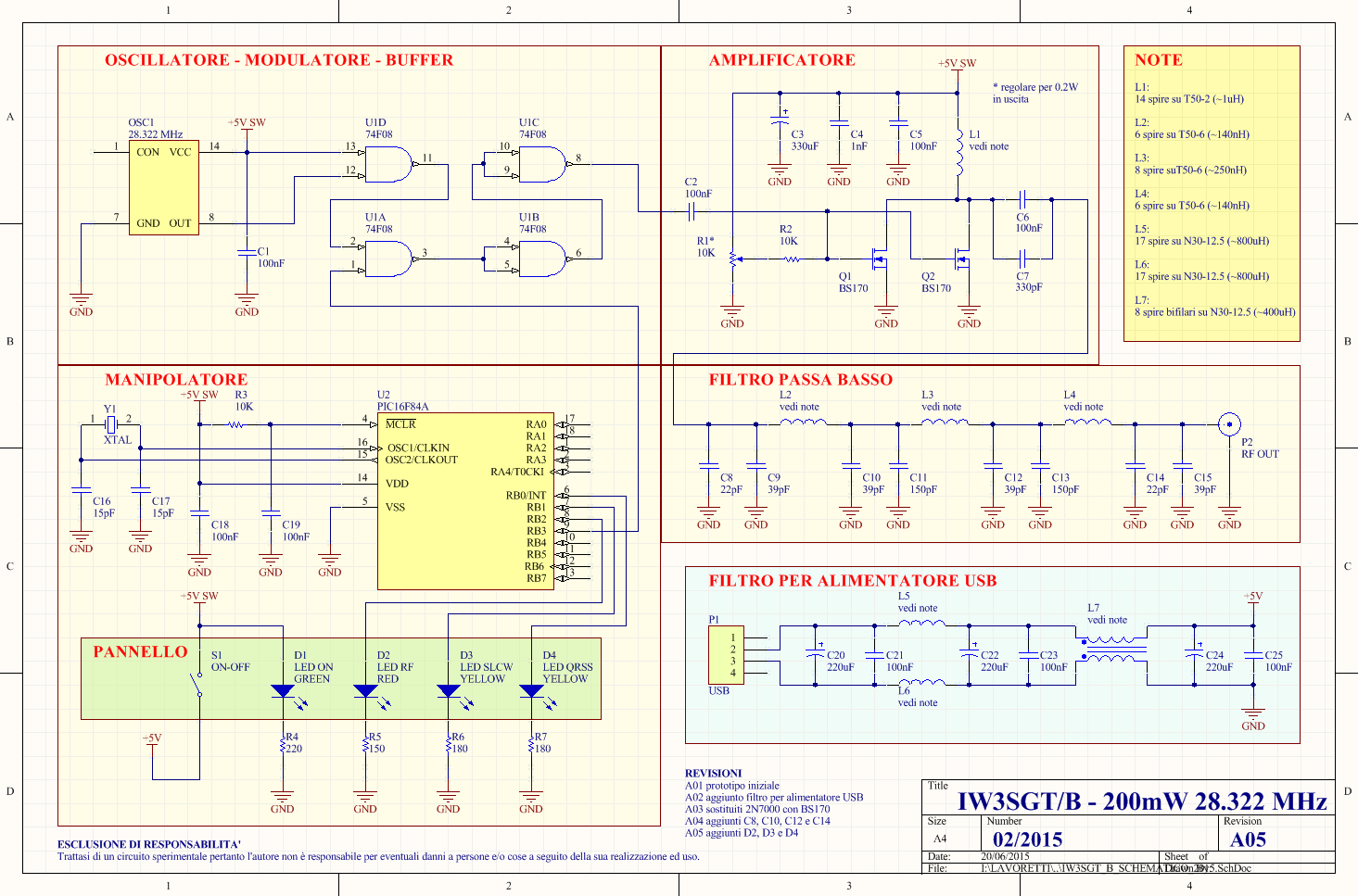

schema radiofaro e filtro alimentatore (click per ingrandire)
beacon and power supply filter schematics (click for more pic resolution)

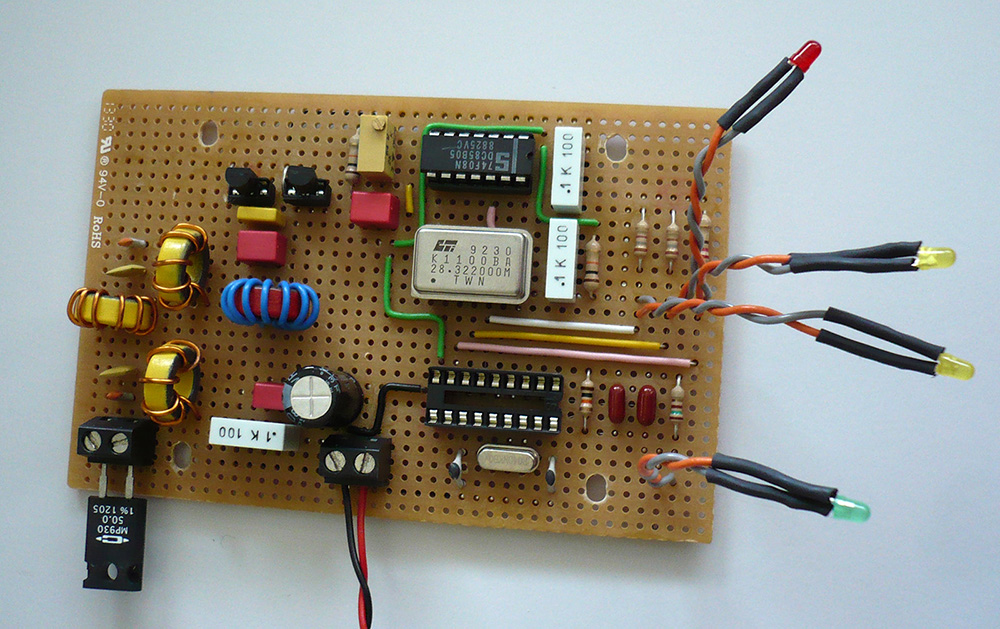

radiofaro in fase di test (senza 16F84A e filtro passa basso in uscita incompleto)
beacon in test (without 16F84 and incomplete low pass filter)

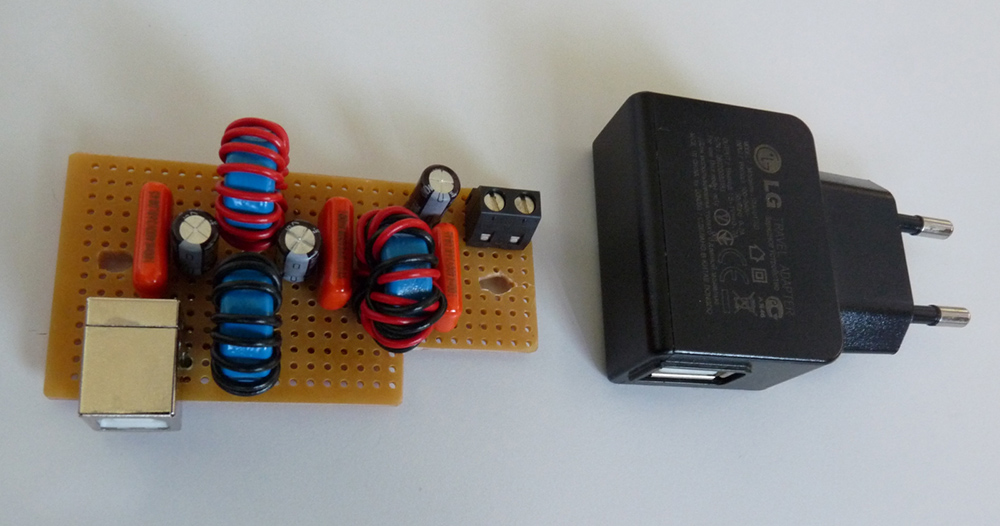

filtro e alimentatore USB 5.1V 0.7A (caricabatteria di recupero da un telefonino LG)
filter and USB power supply (LG mobile phone battery charger)

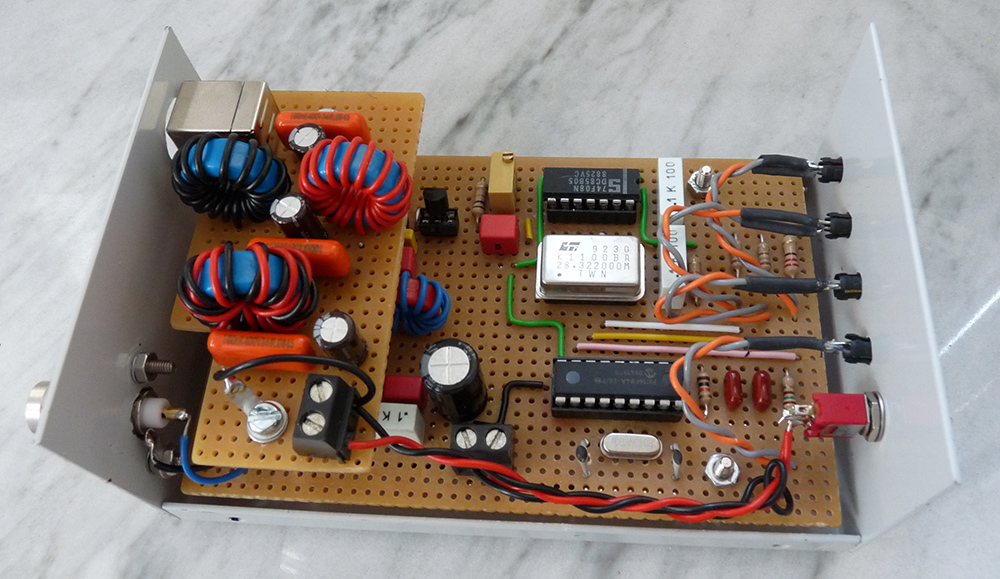

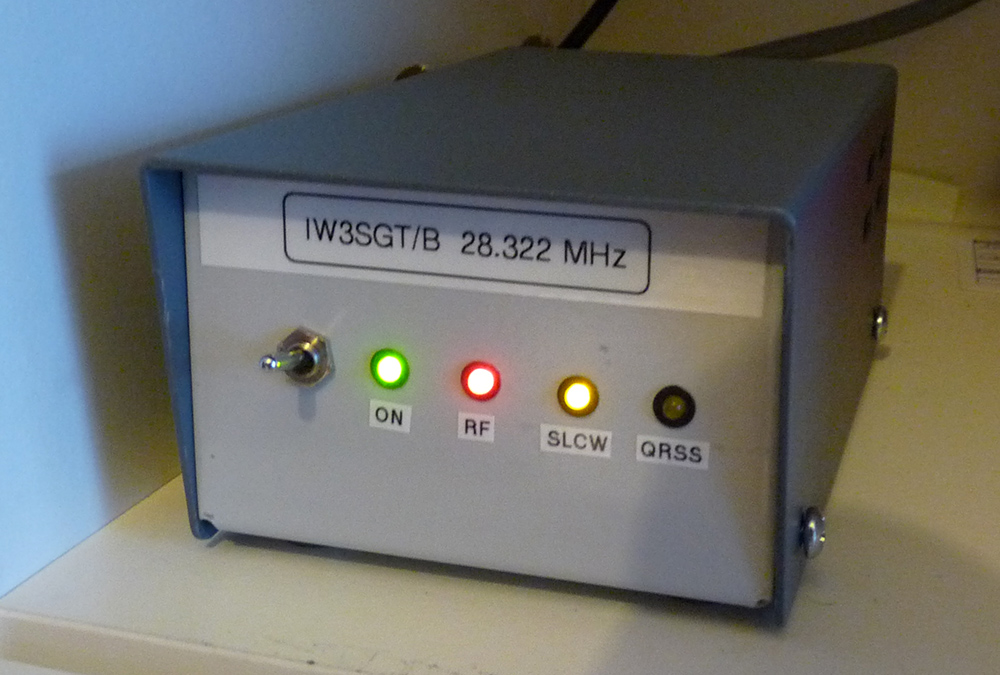

radiofaro quasi finito
beacon almost ready

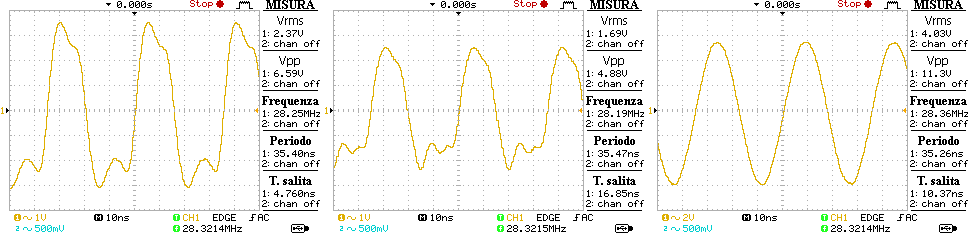

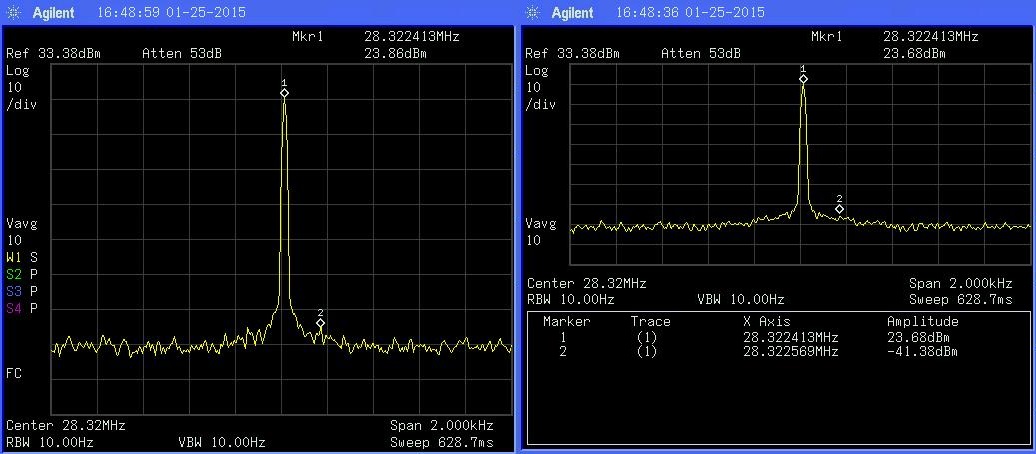

segnale dall'oscillatore, dall modulatore e in uscita antenna
signals from: oscillator, modulator and antenna output


misura della potenza di uscita ~24dBm/250mW
power output mesurements ~24dBm/250mW

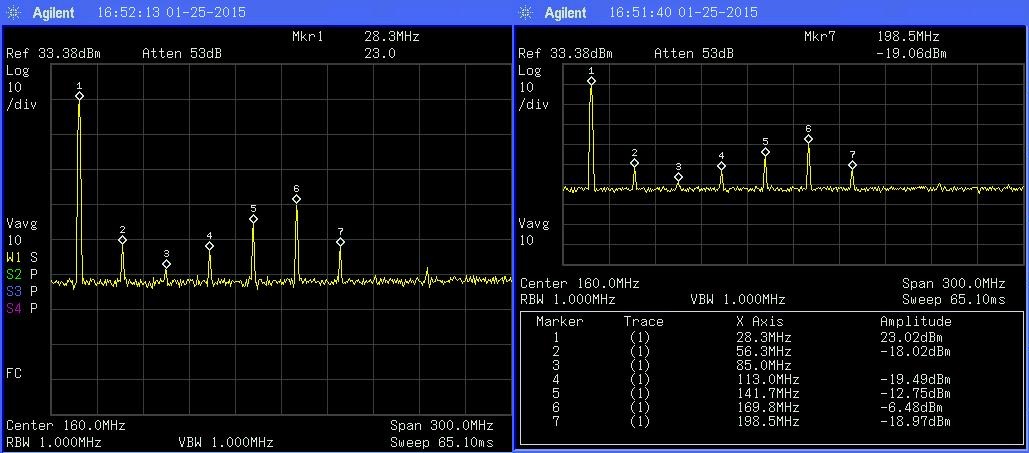

livelli delle armoniche (2 -41dBc, 3 <-45dBc, 4 -43dBc, 5 -36dBc, 6 -30dBc, 7 -42dBc)
harmonics levels (2 -41dBc, 3 <-45dBc, 4 -43dBc, 5 -36dBc, 6 -30dBc, 7 -42dBc)

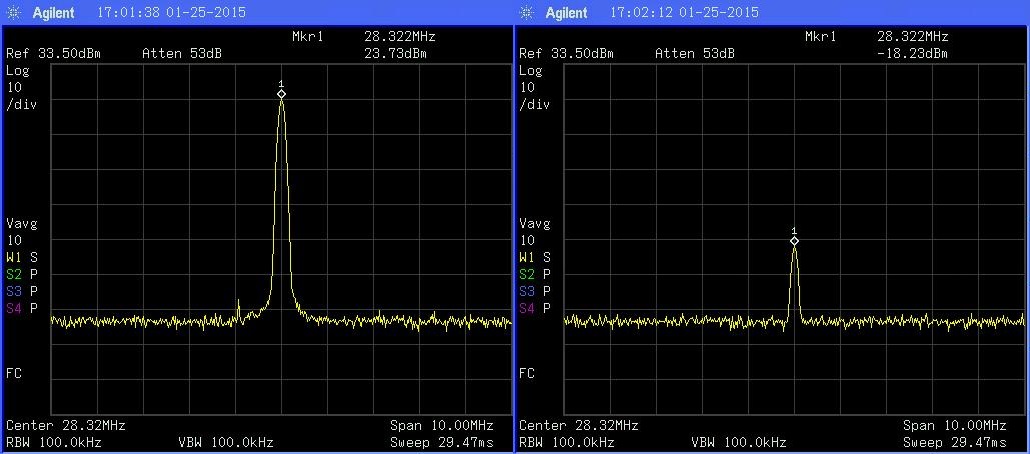

verifica spurie con span a 10MHz con portante ON e OFF (ON/OFF ~42dB)
spurious check with 10MHZ span and ON OFF carrier measurements (ON/OFF ~42dB)

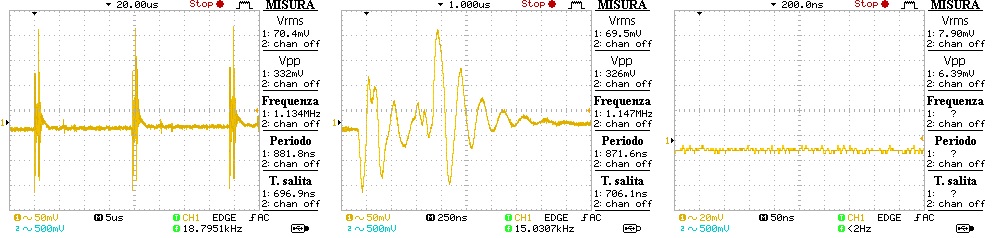

rumore impulsivo dell'alimentatore switching ed effetto del filtro
switching power supply noise and filter mitigation

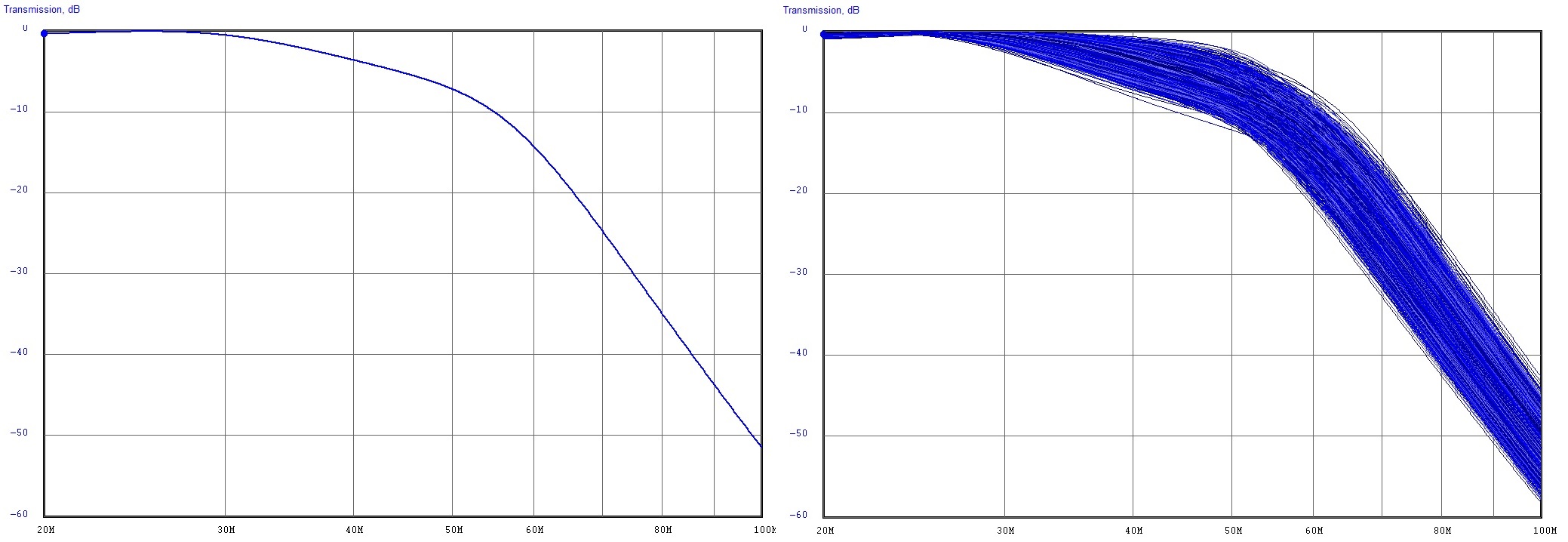

risposta filtro passa basso ed analisi Montecarlo (C=10%, L=20%) con Elsie (clicca qui o sull'immagine per ingrandirla)
low pass response and Montecarlo analisys (C=10%, L=20%) con Elsie (click here for more pic resolution)

informazioni utili
useful info
:)

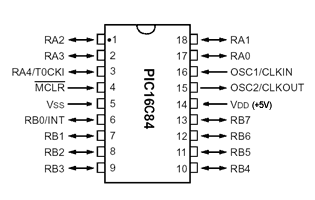

BS170, 74F08 and 16F84A pin layout (click for datasheet)

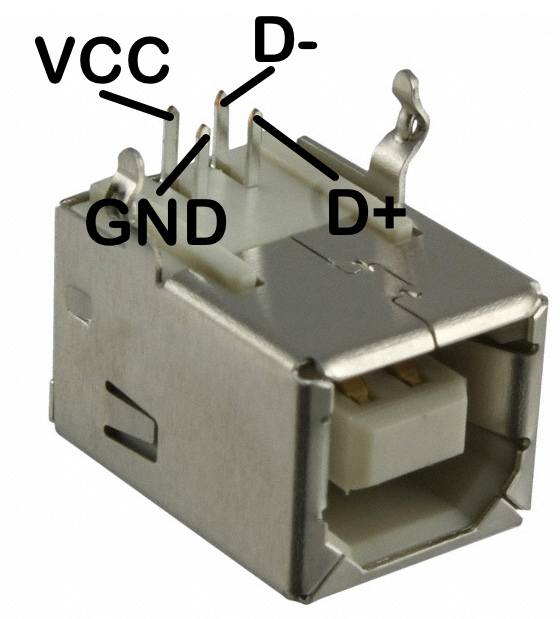

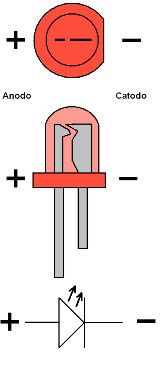

KT1100 (click for datasheet), LED and USB PCB connector pin layout
